Mail Server

Pendahuluan :

Adalah Perangkat lunak program yang mendistribusikan file atau informasi sebagai respons atas permintaan yang dikirim via email, juga digunakan pada bitnet untuk menyediakan layanan serupa http://FTP.

     Email adalah fasilitas di internet untuk keperluan surat menyurat. Sebagaimana layaknya kegiatan surat-menyurat melalui jasa pos, email mampu menangani jasa pengiriman berita dan dokumen dalam bentuk data elektronik (file), termasuk jasa e-card (kartu ucapan elektronik). Untuk memanfaatkan fasilitas email, sebelumnya harus memiliki sebuah alamat email, yang lazim disebut email address atau email account. Account email dapat diperoleh dari sebuah situs penyedia fasilitas email. Hingga saat ini, fasilitas e-mail banyak disediakan secara gratis oleh situs-situs internetlokal dan internasional (tidak dibedakan fungsinya).

     Statistik menunjukan bahwa untuk e-mail merupakan aplikasi utama yang sering digunakan oleh pengguna Internet, terutama pengguna veteran bukan pemula. Tentunya dalam sebuah kantor, sekolah, institusi yang mempunyai banyak pengguna akan sangat tidak praktis jika setiap orang harus diberikan komputer & modem untuk mengakses e-mail. Akan lebih sederhana, jika kita bisa membuatkan sebuah e-mail server yang akan mengatur e-mail untuk semua orang, mengambilkan semua mail di Internet, mengirimkan mail ke Internet, maupun mengirimkan e-mail antar pengguna lokal.

PPP (Point-To-Point Protocol)

PPP protocol yang merupakan salah satu jenis koneksi WAN , adalah protocol point-to-point yang pada awalnya di kembangkan sebagai method encapsulation pada komunikasi point-to-point antara piranti yang menggunakan protocol suite. PPP protocol menjadi sangat terkenal dan begitu banyak diterima sebagai metoda encapsulation WAN khususnya dikarenakan dukungannya terhadap berbagai macam protocol seperi IP; IPX; AppleTalk dan banyak lagi. Berikut ini adalah fitur kunci dari PPP protocol ini:

1.       PPP protocol beroperasi melalui koneksi interface piranti Data Communication Equipment (DCE) dan piranti Data Terminal Equipment (DTE).
2.      PPP protocol dapat beroperasi pada kedua modus synchronous (dial-up) ataupun asynchronous dan ISDN.
3.      Tidak ada batas transmission rate
4.      Keseimbangan load melalui multi-link
5.      LCP dipertukarkan saat link dibangun untuk mengetest jalur dan setuju karenanya.
6.      PPP protocol mendukung berbagai macam protocol layer diatasnya seperti IP; IPX; AppleTalk dan sbgnya.
7.      PPP protocol mendukung authentication kedua jenis clear text  PAP (Password Authentication Protocol) dan enkripsi CHAP (Chalange Handshake Authentication Protocol)
8.      NCP meng-encapsulate protocol layer Network dan mengandung suatu field yang mengindikasikan protocol layer atas.
Diagram berikut menunjukkan bagaimana PPP protocol dihubungkan dengan model OSI.

PPP Protocol vs model OSI

Spesifikasi PPP berakhir pada layer Data link. NCP (Network COntrol Protocol) mengijinkan PPP protocol mendukung protocol-2 layer bagian atas seperti IP; IPX; APleTalk dll. Fleksibilitas inilah yang membuat PPP protocol menjadi begitu popular. NCP bertindak sebagai interface antara Data Link layer (yg dispesifikasikan oleh PPP Protocol) dengan jaringan. PPP protocol menggunakan NCP untuk meng-encapsulate paket-2 layer Network. Paket PPP mengandung Header yang mengindikasikan pemakaian protocol layer Network.
PPP protocol Link Control Protocol (LCP) merupakan sayu set layanan-2 yang melaksanakan setup link dan administrasi meliputi:

1.      Testing dan negosiasi Link
2.      Kompresi
3.      Authentication
4.      Deteksi error

Saat sesi dimulai, piranti-2 bertukar paket LCP untuk negosiasi layanan-2 pada yang terdaftar disini. Spesifikasi PPP protocol tidak mengandung standard layer Physical. Akan tetapi PPP protocol dapat berjalan pada bermacam-2 standard physical synchronous dan asynckronous termasuk:

1.       Serial asynchronous seperti dial-up
2.      ISDN
3.      Serial synchronous
4.      HIgh Speed Serial Interface (HSSI)

PPP protocol membentuk komunikasi dalam tiga fase:

1.       Membuka link dan membentuk sesi dengan saling bertukar LCP
2.      Membentuk opsi authentication melalui PAP atau CHAP, CHAP sangat direkomendasikan.
3.      Setuju dengan protocol layer diatasnya (IP; IPX; AppleTalk; dll)





Sumber : http://www.sysneta.com/ppp-protocol

STP (Spanning Tree Protocol)

Spanning Tree Protocol disingkat menjadi STP, Merupakan bagian dari standard IEEE 802.1 untuk kontrol media akses. Berfungsi sebagai protocol untuk pengaturan koneksi dengan menggunakan algoritma spanning tree.
Kelebihan STP dapat menyediakan system jalur backup & juga mencegah loop yang tidak diinginkan pada jaringan yang memiliki beberapa jalur menuju ke satu tujuan dari satu host.
Loop terjadi bila ada route/jalur alternative di antara host-host. Untuk menyiapkan jalur back up, STP membuat status jalur back up menjadi stand by atau diblock. STP hanya membolehkan satu jalur yang active (fungsi pencegahan loop) di antara dua host namun menyiapkan jalur back up bila jalur utama terputus.
Bila "cost" STP berubah atau ada jalur yang terputus, algoritma spanning tree mengubah topology spanning tree dan mengaktifkan jalur yang sebelumnya stand by.
Tanpa spanning tree pun sebenarnya memungkinkan koneksi antara dua host melewati beberapa jalur sekaligus namun dapat juga membuat looping yang tidak pernah akan selesai di dalam jaringan anda. Yang pasti akan menghabiskan kapasitas jalur yang ada hanya untuk melewatkan packet data yang sama secara berulang dan berlipat ganda.


Sumber : id.wikipwdia.org

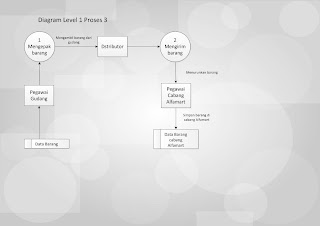

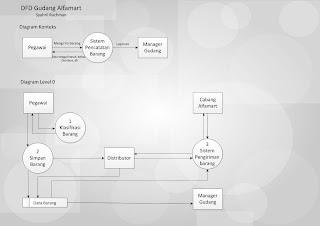

Tugas DFD ( Syahril Rachman )

Antena

Apakah Antena itu? Secara sederhana, antena adalah alat untuk mengirim dan menerima gelombang elektromagnetik, bergantung kepada pemakaian dan penggunaan frekuensinya, antena bisa berwujud berbagai bentuk, mulai dari seutas kabel, dipole, ataupun yagi, dsb. Antena adalah alat pasif tanpa catu daya(power), yang tidak bisa meningkatkan kekuatan sinyal radio, dia seperti reflektor pada lampu senter, membantu mengkonsentrasi dan memfokuskan sinyal.

Kekuatan dalam mengkonsentrasi dan memfokuskan sinyal radio, satuan ukurnya adalah dB. Jadi ketika dB bertambah, maka jangkauan jarak yang bisa ditempuhpun bertambah. Jenis antena yang akan dipasang harus sesuai dengan sistem yang akan kita bangun, juga disesuaikan dengan kebutuhan penyebaran sinyalnya. Secara umum ada dua jenis antena yaitu :

1. Directional
2. Omni Directional

Fungsi

Fungsi antena adalah untuk mengubah sinyal listrik menjadi sinyal elektromagnetik, lalu meradiasikannya (Pelepasan energy elektromagnetik ke udara / ruang bebas). Dan sebaliknya, antena juga dapat berfungsi untuk menerima sinyal elektromagnetik (Penerima energy elektromagnetik dari ruang bebas ) dan mengubahnya menjadi sinyal listrik. Pada radar atau sistem komunikasi satelit, sering dijumpai sebuah antena yang melakukan kedua fungsi (peradiasi dan penerima) sekaligus. Namun, pada sebuah teleskop radio, antena hanya menjalankan fungsi penerima saja.

Karakter antena

Ada beberapa karakter penting antena yang perlu dipertimbangkan dalam memilih jenis antena untuk suatu aplikasi (termasuk untuk digunakan pada sebuah teleskop radio), yaitu pola radiasi, directivity, gain, dan polarisasi. Karakter-karakter ini umumnya sama pada sebuah antena, baik ketika antena tersebut menjadi peradiasi atau menjadi penerima, untuk suatu frekuensi, polarisasi, dan bidang irisan tertentu. Misalnya, David Welkinson (0806322514) ingin membeli antena maka untuk mendapatkan antena yang sesuai dengan fungsi yang dinginkan, ia harus memimilih antena dengan karakter yang sesuai dengan fungsi yang dia inginkan.

• Pola radiasi

Pola radiasi antena adalah plot 3-dimensi distribusi sinyal yang dipancarkan oleh sebuah antena, atau plot 3-dimensi tingkat penerimaan sinyal yang diterima oleh sebuah antena. Pola radiasiantena dibentuk oleh dua buah pola radiasi berdasar bidang irisan, yaitu pola radiasi pada bidang irisan arah elevasi (pola elevasi) dan pola radiasi pada bidang irisan arah azimuth (pola azimuth).

Kedua pola di atas akan membentuk pola 3-dimensi. Pola radiasi 3-dimensi inilah yang umum disebut sebagai pola radiasi antena dipol. Sebuah antena yang meradiasikan sinyalnya sama besar ke segala arah disebut sebagai antena isotropis. Antena seperti ini akan memiliki pola radiasi berbentuk bola Namun, jika sebuah antena memiliki arah tertentu, di mana pada arah tersebut distribusi sinyalnya lebih besar dibandingkan pada arah lain, maka antena ini akan memiliki directivity Semakin spesifik arah distribusi sinyal oleh sebuah antena, maka directivity antena tersebut.

Antena dipol termasuk non-directive antenna. Dengan karakter seperti ini, antena dipol banyak dimanfaatkan untuk sistem komunikasi dengan wilayah cakupan yang luas. Pada astronomi radio, antena dipol digunakan pada teleskop radio untuk melakukan pengamatan pada rentang High Frekuensi (HF). Bentuk data yang dapat diperoleh adalah variabilitas intensitas sinyal yang dipancarkan oleh sebuah objek astronomi. Namun, karena antena dipol tidak memiliki directivity pada arah tertentu, teleskop radio elemen tunggal yang menggunakan antena jenis ini tidak dapat digunakan untuk melakukan pencitraan.

• Gain

Gain (directive gain) adalah karakter antena yang terkait dengan kemampuan antena mengarahkan radiasi sinyalnya, atau penerimaan sinyal dari arah tertentu. Gain bukanlah kuantitas yang dapat diukur dalam satuan fisis pada umumnya seperti watt, ohm, atau lainnya, melainkan suatu bentuk perbandingan. Oleh karena itu, satuan yang digunakan untuk gain adalah desibel.

• Polarisasi

Polarisasi didefinisikan sebagai arah rambat dari medan listrik. Antena dipol memiliki polarisasi linear vertikal . Mengenali polarisasi antena amat berguna dalam sistem komunikasi, khususnya untuk mendapatkan efisiensi maksimum pada transmisi sinyal. Pada astronomi radio, tujuan mengenali polarisasi sinyal yang dipancarkan oleh sebuah objek astronomi adalah untuk mempelajari medan magnetik dari objek tersebut.
Ada beberapa hal yang perlu diperhatikan dalam pola radiasi, yang pertama adalah Half-power Beamwidth (HPBW), atau yang biasa dikenal sebagai beanwidth suatu antena. Dalam astronomi radio, beamwidth adalah resolusi spasial dari sebuah teleskop radio, yaitu diameter sudut minimun dari dua buah titik yang mampu dipisahkan oleh teleskop radio tersebut. Secara teori, beamwidth untuk antena yang berbentuk parabola dapat ditentukan.

Antena Directional

Antena jenis ini merupakan jenis antena dengan narrow beamwidth, yaitu punya sudut pemancaran yang kecil dengan daya lebih terarah, jaraknya jauh dan tidak bisa menjangkau area yang luas, antena directional mengirim dan menerima sinyal radio hanya pada satu arah, umumnya pada fokus yang sangat sempit, dan biasanya digunakan untuk koneksi point to point, atau multiple point, macam antena direktional seperti antena grid, dish "parabolic", yagi, dan antena sectoral.

Antena Omni-Directional

Antena ini mempunyai sudut pancaran yang besar (wide beamwidth) yaitu 3600; dengan daya lebih meluas, jarak yang lebih pendek tetapi dapat melayani area yang luas Omni antena tidak dianjurkan pemakaian-nya, karena sifatnya yang terlalu luas se-hingga ada kemungkinan mengumpulkan sinyal lain yang akan menyebabkan inter-ferensi. antena omnidirectional mengirim atau menerima sinyal radio dari semua arah secara sama, biasanya digunakan untuk koneksi multiple point atau hotspot.

Type Antena

1. Antena Omnidirectional


Sebuah antena Omnidirectional adalah antena daya sistem yang memancar secara seragam dalam satu pesawat dengan bentuk pola arahan dalam bidang tegak lurus. This pattern is often described as "donut shaped". Pola ini sering digambarkan sebagai "donat berbentuk". Omnidirectional antenna can be used to link multiple directional antenna in outdoor point-to-multipoint communication systems including cellular phone connections and TV broadcasts. Antena Omnidirectional dapat digunakan untuk menghubungkan beberapa antena directional di outdoor point-to-multipoint komunikasi systems termasuk sambungan telepon selular dan siaran TV.

Antena omni mempunyai sifat umum radiasi atau pancaran sinyal 360-derajat yang tegak lurus ke atas. Omnidirectional antena secara normal mempunyai gain sekitar 3-12 dBi. Yang digunakan untuk hubungan Point-To-Multi-Point ( P2Mp) atau stu titik ke banyak titik di sekitar daerah pancaran. Yang baik bekerja dari jarak 1-5 km, akan menguntungkan jika client atau penerima menggunalan directional antenna atau antenna yang ter arah.Yang ditunjukkan di bawah adalah pola pancaran khas RFDG 140 omnidirectional antena. Radiasi yang horisontal dengan pancaran 360-derjat. Radiasi yang horisontal pada dasarnya E-Field.yang berbeda dengan, polarisasi yang vertikal adalah sangat membatasi potongan sinyal yang di pancarkan. Antena ini akan melayani atau hanya memberi pancaran sinyal pada sekelilingnya atau 360 derjat, sedamgkan pada bagian atas antena tidak memiliki sinyal radiasi.

Pola radiasi dari antenna Omni

2. Antena Grid


Antena ini merupakan salah satu antena wifi yang populer. Sudut pola pancaran antena ini lebih fokus pada titik tertentu sesuai pemasangannya.

3. Antena Parabolik

– Dipakai untuk jarak menengah atau jarak jauh
– Gain-nya bisa antara 18 sampai 28 dBi

Pola radiasi dari antena Parabolik

Kelebihan antenna parabola

• Dapat digunakan untuk menerima 3 satellite sekaligus tanpa harus menggerakkan antenna.
• Dapat menampilkan gambar dari semua TV dari satelit yang ditangkap dalam sekejap.
• Kondisi permanent sehingga tidak gampang goyah terhadap posisi.
• Signal quality dapat maksimum

Kekurangan antenna parabola

• Tidak dapat digunakan menangkap satelit lebih dari 5
• Membutuhkan lebih banyak LNBF
• Channel yang diterima lebih sedikit

4. Antena Sectoral

Antena Sectoral hampir mirip dengan antena omnidirectional. Yang juga digunakan untuk Access Point to serve a Point-to-Multi-Point (P2MP) links. Beberapa antenna sectoral dibuat tegak lurus , dan ada juga yang horizontal.
Antena sectoral mempunyai gain jauh lebih tinggi dibanding omnidirectional antena di sekitar 10-19 dBi. Yang bekerja pada jarak atau area 6-8 km. Sudut pancaran antenna ini adalah 45-180 derajat dan tingkat ketinggian pemasangannya harus diperhatikan agar tidak terdapat kerugian dalam penangkapan sinyal.

Pola pancaran yang horisontal kebanyakan memancar ke arah mana antenna ini di arahkan sesuai dengan jangkauan dari derajat pancarannya, sedangkan pada bagian belakang antenna tidak memiliki sinyal pancaran.
Antenna sectoral ini jika di pasang lebih tinggi akan menguntungkan penerimaan yang baik pada suatu sector atau wilayah pancaran yang telah di tentukan.

Pola radiasi dari antena Sektoral



 Sumber : http://andibaeno.blogspot.com/2010/10/jenis-jenis-antena-omni-parabolik-grid.html

VTP ( Virtual Trunking Protocol )

• Pengertian

VTP adalah suatu metoda dalam hubungan jaringan LAN dengan ethernet untuk menyambungkan komunikasi dengan menggunakan informasi VLAN, khususnya ke VLAN. VLAN Trunking Protocol (VTP) merupakan fitur Layer 2 yang terdapat pada jajaran switch Cisco Catalyst, yang sangat berguna terutama dalam lingkungan switch skala besar yang meliputi beberapa Virtual Local Area Network (VLAN).

Di dalam artikel VLAN pada beberapa edisi sebelumnya, Anda telah melihat konsep VLAN dan juga VLAN tagging protocol seperti ISL. Jika Anda ingat kembali, tujuan mengonfigurasi VLAN tagging adalah agar traffic dari beberapa VLAN dapat melewati trunk link yang digunakan untuk menghubungkan antar-switch. Meskipun hal ini merupakan hal yang baik dalam lingkungan yang besar, VLAN tagging tidak melakukan apa-apa untuk mempermudah pengonfigurasian VLAN pada beberapa switch. Di sinilah VTP mengambil bagian.

VLAN merupakan suatu broadcast domain, sekumpulan port atau user yang kita kelompokkan. VLAN dapat mencakup beberapa switch, hal ini dapat dilakukan dengan mengonfigurasi VLAN pada bebarapa switch dan kemudian menghubungkan switch tersebut, dengan satu pasang port per VLAN.

Kelemahan cara ini adalah banyaknya port switch yang menghubungkan switch tersebut. Cara ini juga lebih manual, membutuhkan lebih banyak waktu, dan sulit untuk dikelola. Oleh karena itu, muncullah VLAN trunking yang bertujuan untuk menghubungkan switch dengan interlink (uplink) kecepatan tinggi, dan beberapa VLAN dapat berbagi satu kabel.

Trunk link tidak dibuat untuk satu VLAN tertentu. Satu, beberapa, atau semua VLAN aktif dapat dilewati antar-switch dengan mengguunakan satu trunk link. Adalah mungkin untuk menghubungkan dua switch dengan link fisik terpisah untuk setiap VLAN. Namun dengan semakin banyaknya VLAN yang dibuat, maka jumlah link dapat bertambah dengan cepat. Cara yang lebih efisien adalah dengan menggunakan trunking. Untuk membedakan kepemilikan traffic pada trunk link, switch harus mempunyai metode untuk mengidentifikasi frame setiap LAN.

• Identifikasi Frame

Karena trunk link dapat digunakan untuk mentransmisi beberapa VLAN, switch harus mengidentifikasi frame setiap VLAN pada waktu mereka dikirim atau diterima melalui trunk link. Identifikasi frame atau tagging, memberi ID yang berbeda untuk setiap frame yang

melewati trunk link. ID ini dapat dianggap sebagai nomor VLAN atau “warna” VLAN, karena setiap VLAN yang digambar pada diagram jaringan mempunyai warna yang berbeda. Identifikasi frame VLAN dikembangkan untuk jaringan switch. Pada waktu setiap frame melewati trunk link, suatu pengenal ditambahkan dalam kepala frame. Pada waktu switch

yang dilalui menerima frame ini, mereka akan memeriksa pengenalnya untuk mengetahui milik siapa frame tersebut.

• VTP Domain

Tujuan utama VTP adalah untuk menyediakan fasilitas sehingga switch Cisco dapat diatur sebagai sebagai suatu grup. Sebagai contoh, jika VTP dijalankan pada semua switch Cisco Anda, pembuatan VLAN baru pada satu switch akan menyebabkan VLAN tersebut tersedia pada semua switch yang terdapat VTP management domain yang sama. VTP management domain merupakan sekelompok switch yang berbagi informasi VTP. Suatu switch hanya dapat menjadi bagian dari satu VTP management domain, dan secara default tidak menjadi bagian dari VTP management domain manapun.

Dari sini dapat kita lihat mengapa VTP sangat menguntungkan. Bayangkanlah suatu lingkungan di mana administrator jaringan harus mengatur 20 switch atau lebih. Tanpa VTP, untuk membuat VLAN baru administrator harus melakukannya pada semuanya switch yang diperlukan secara individu. Namun dengan VTP, administrator dapat membuat VLAN tersebut sekali dan VTP secara otomatis akan menyebarkan (advertise) informasi tersebut ke semua switch yang berada di dalam domain yang sama. Keuntungan VTP yang utama adalah efisiensi yang diberikan dalam menambah dan menghapus VLAN dan juga dalam mengubah konfigurasi VLAN dalam lingkungan yang besar.

Secara umum, mengonfigurasi VTP pada switch Cisco Catalyst bukanlah pekerjaan yang sulit. Pada kenyataannya, begitu nama VTP management domain dibuat pada setiap switch, proses pertukaran informasi VTP antar-switch akan dilakukan secara otomatis dan tidak memerlukan konfigurasi lebih lanjut atau pengaturan setiap hari. Namun, untuk mendapatkan gambaran lengkap bagaimana VTP bekerja dalam suatu VTP domain, pertama Anda harus mengetahui mode VTP.

• Mode VTP

Jika Anda ingin membuat switch menjadi bagian dari suatu VTP management domain, setiap switch harus dikonfigurasi dalam satu dari tiga mode VTP yang dapat digunakan. Mode VTP yang digunakan pada switch akan menentukan bagaimana switch berinteraksi dengan switch VTP lainnya dalam management domain tersebut. Mode VTP yang dapat digunakan pada switch Cisco adalah mode server, mode client, dan mode transparent. Mode server—VTP server mempunyai kontrol penuh atas pembuatan VLAN atau pengubahan domain mereka. Semua informasi VTP disebarkan ke switch lainnya yang terdapat dalam domain tersebut, sementara semua informasi VTP yang diterima disinkronisasikan dengan switch lain. Secara default, switch berada dalam mode VTP server. Perlu dicatat bahwa setiap VTP domain paling sedikit harus mempunya satu server sehingga VLAN dapat dibuat, dimodifikasi, atau dihapus, dan juga agar informasi VLAN dapat disebarkan.

Mode client—VTP client tidak memperbolehkan administrator untuk membuat, mengubah, atau menghapus VLAN manapun. Pada waktu menggunakan mode client mereka mendengarkan penyebaran VTP dari switch yang lain dan kemudian memodifkasi konfigurasi VLAN mereka. Oleh karena itu, ini merupakan mode mendengar yang pasif. Informasi VTP yang diterima diteruskan ke switch tetangganya dalam domain tersebut.

Mode transparent—switch dalam mode transparent tidak berpartisipasi dalam VTP. Pada waktu dalam mode transparent, switch tidak menyebarkan konfigurasi VLAN-nya sendiri, dan switch tidak mensinkronisasi database VLAN-nya dengan advertisement yang diterima. Pada waktu VLAN ditambah, dihapus, atau diubah pada switch yang berjalan dalam mode transparent, perubahan tersebut hanya bersifat lokal ke switch itu sendiri, dan tidak disebarkan ke swith lainnya dalam domain tersebut.

Berdasarkan peran masing-masing mode VTP, maka sekarang kita dapat mengetahui penggunaannya. Sebagai contoh, jika mempunyai 15 switch Cisco pada jaringan, Anda dapat mengonfigurasi mereka dalam VTP domain yang sama. Walaupun setiap switch secara teori dapat berada dalam mode default (mode server), akan lebih mudah jika hanya satu switch saja yang dalam mode itu dan kemudian mengonfigurasi sisanya dakan mode client.

Kemudian, ketika Anda ingin menambah, menghapus, atau mengubah VLAN, perubahan tersebut secara otomatis dapat disebarkan ke switch mode client. Jika Anda perlu suatu switch yang “standalone”, atau tidak ingin menyebarkan informasi VLAN, gunakan mode

transparent.

• VTP Advertisement

Setiap switch yang tergabung dalam VTP menyebarkan VLAN, nomor revisi, dan parameter VLAN pada port trunk-nya untuk memberitahu switch yang lain dalam management domain. VTP advertisement dikirim sebagai frame multicast. Switch akan menangkap frame yang dikirim ke alamat multicast VTP dan memproses mereka.

Karena semua switch dalam management domain mempelajari perubahan konvigurasi VLAN yang baru, suatu VLAN hanya perlu dibuat dan dikonfigurasi pada satu VTP server di dalam domain tersebut.

Secara default, management domain diset ke non-secure advertisement tanpa password. Suatu password dapat ditambahkan untuk mengeset domain ke mode secure. Password tersebut harus dikonfigurasi pada setiap switch dalam domain sehingga semua switch yang bertukar informasi VTP akan menggunakan metode enkripsi yang sama.

VTP advertisement dimulai dengan nomor revisi konfigurasi 0 (nol). Pada waktu dilakukan perubahan, nomor revisi akan dinaikkan sebelum advertisement dikirim ke luar. Pada waktu switch menerima suatu advertisement yang nomor revisinya lebih tinggi dari yang tersimpan di dalam, advertisement tersebut akan menimpa setiap informasi VLAN yang tersimpan. Oleh karena itu, penting artinya untuk memaksa setiap jaringan baru yang ditambahkan dengan nomor revisi nol. Nomor revisi VTP disimpan dalam VRAM dan tidak berubah oleh siklus listrik switch.

• VTP Pruning

Walaupun konfigurasi trunk link (menggunakan protokol seperti ISL) memungkinkan traffic dari beberapa VLAN melewati satu link, ini tidaklah selalu optimal. Sebagai contoh, misalkan ada tiga switch yang dihubungkan dengan dua trunk link, seperti yang ditunjukkan pada gambar. Dalam kasus ini, ketiga switch tergabung VLAN 1, tetapi hanya switch A dan switch B yang tergabung dalam VLAN 2. Semua traffic VLAN 2 akan tetap dilewatkan ke switch C, walaupun ia tidak tergabung dalam VLAN 2.

Pada waktu VTP Pruning digunakan dalam VTP management domain, traffic VLAN hanya akan dilewatkan ke switch jika diperlukan. Dalam kasus ini, penggunaan VTP Pruning akan memastikan traffic VLAN 2 tidak pernah dilewatkan ke switch-C sampai switch C benar-benar tergabung dalam VLAN 2.

• Konfigurasi VTP

Untuk mengkonfigurasi IOS menjadi server VTP, jalankan perintah berikut:

SwitchA# vlan database

SwitchA(vlan)# vtp domain vtpdom

SwitchA(vlan)# vtp server

SwitchA(vlan)# exit

Untuk mengkonfigurasi klien VTP, jalankan perintah berikut:

SwitchB# vlan database

SwitchB(vlan)# vtp domain vtpdom

SwitchB(vlan)# vtp client

SwitchB(vlan)# exit

Untuk menonaktifkan VTP, dengan mengatur mode VTP transparan seperti:

SwitchC# vlan database

SwitchC(vlan)# vtp transparent

SwitchC(vlan)# exit

Untuk memantau pengoperasian VTP dan status, gunakan:

SwitchA# show vtp status

SwitchA# show vtp counters

• Trunking VLAN dengan ISL and 802.1q

Jika menggunakan VLAN dalam jaringan yang mempunyai beberapa Switch yang saling berhubungan antar VLAN, maka dibutuhkan VLAN Trunk.

Switch memerlukan cara untuk mengidentifikasikan VLAN dari mana frame tersebut dikirim saat mengirim sebuah frame ke Switch lainnya. VLAN Trunking mengijinkan Switch memberikan tagging setiap frame yang dikirim antar switches sehingga switch penerima

mengetahui termasuk dari VLAN mana frame tersebut dikirim. Idenya bisa digambarkan pada gambar diagram berikut ini:

Beberapa VLAN yang mempunyai anggota lebih dari satu Switch dapat didukung dengan adanya VLAN Trunking.

Beberapa VLAN yang mempunyai anggota lebih dari satu Switch dapat didukung dengan adanya VLAN Trunking. Misal, saat Switch1 menerima sebuah broadcast dari sebuah piranti didalam VLAN1, ia perlu meneruskan broadcast ke SwitchB. Sebelum mengirim frame, SwitchA menambahkan sebuah header kepada frame Ethernet aslinya; heder baru tersebut mengandung informasi VLAN didalamnya. Saat SwitchB menerima frame tersebut, ia mengetahui dari headernya bahwa frame tersebut berasal dari piranti pada VLAN1, maka SwitchB mengetahui bahwa ia seharusnya meneruskan broadcast frame hanya kepada port2 pada VLAN1 saja dari Switch tersebut.

Switch Cisco mendukung dua VLAN trunking protocol yang berbeda, Inter-Switch Link (ISL) dan IEEE 802.1q. keduanya memberikan Trunking dasar, seperti dijelaskan pada gambar diatas. Akan tetapi pada dasarnya keduanya sangatlah berbeda.

• Protocol VLAN Trunking:

1. Ada dua protocol VLAN Trunking utama saat ini, yaitu IEEE 802.1q dan Cisco ISL. Pemilihan protocol VLAN Trunking normalnya berdasarkan piranti platform Hardware yang digunakan.
2. IEEE 802.1q adalah standard protocol VLAN Trunking yang memberikan tagging internal kedalam frame Ethernet yang ada sekarang. Hal ini dilakukan dalam hardware dan juga meliputi kalkulasi ulang header checksumnya. Hal ini mengjinkan sebuah frame di tagging dengan VLAN dari mana datagram tersebut berasal dan menjamin bahwa frame dikirim kepada port didalam VLAN yang sama. Hal ini untuk menjaga kebocoran datagram antar VLAN yang berbeda.
3. ISL (Inter Switch Link) memberikan suatu tagging external yang dikemas disekitar frame asalnya.
4. Saat menghubungkan beberapa Switch lewat sebuah Trunk perlu dipastikan bahwa kedua Switch yang terhubung VLAN Trunking tersebut mempunyai protocol VLAN Trunling yang sama. Penggunaan negosiasi automatis dari protocol VLAN Trunking adalah tidak dianjurkan karena bisa terjadi kemungkinan salah konfigurasi.
5. Untuk penerapan VLAN dengan Switch yang berskala besar sebuah protocol manajemen VLAN diperlukan misal VTP (VLAN Trunking Protocol). Protocol VTP memungkinkan VLAN didefinisikan sekali didalam suatu lokasi tunggal dan disinkronkan kepada Switch2 lainnya didalam administrative domain yang sama.
6. Penerapan VLAN setidaknya dirancang dengan sangat bagus dan mudah dimanage. Dokumentasinya haruslah sangat rapi dan akurat dan dijaga selalu update agar membantu kegiatan support jaringan. Normalnya VLAN tidaklah dianjurkan untuk jaringan kecil (kurang dari 100 user pada satu lokasi), akan tetapi untuk business dengan skala menengah dan besar, VLAN adalah sangat mendatangkan keuntungan yang besar.

Sumber    : http://fujishandy.blogspot.com/2010/10/pengertian-vtp-adalah-suatu-metoda.html

ERD (Entity Relationship Diagram)

ERD merupakan suatu model untuk menjelaskan hubungan antar data dalam basis data berdasarkan objek-objek dasar data yang mempunyai hubungan antar relasi.
ERD untuk memodelkan struktur data dan hubungan antar data, untuk menggambarkannya digunakan beberapa notasi dan simbol. Pada dasarnya ada tiga simbol yang digunakan, yaitu :

1. Entiti

Entiti merupakan objek yang mewakili sesuatu yang nyata dan dapat dibedakan dari sesuatu yang lain (Fathansyah, 1999: 30). Simbol dari entiti ini biasanya digambarkan dengan persegi panjang.

2. Atribut

Setiap entitas pasti mempunyai elemen yang disebut atribut yang berfungsi untuk mendeskripsikan karakteristik dari entitas tersebut. Isi dari atribut mempunyai sesuatu yang dapat mengidentifikasikan isi elemen satu dengan yang lain. Gambar atribut diwakili oleh simbol elips.

3. Hubungan / Relasi

Hubungan antara sejumlah entitas yang berasal dari himpunan entitas yang berbeda. Relasi dapat digambarkan sebagai berikut :
Relasi yang terjadi diantara dua himpunan entitas (misalnya A dan B) dalam satu basis data yaitu (Abdul Kadir, 2002: 48) :
1). Satu ke satu (One to one)
Hubungan relasi satu ke satu yaitu setiap entitas pada himpunan entitas A berhubungan paling banyak dengan satu entitas pada himpunan entitas B.
2). Satu ke banyak (One to many)
Setiap entitas pada himpunan entitas A dapat berhubungan dengan banyak entitas pada himpunan entitas B, tetapi setiap entitas pada entitas B dapat berhubungan dengan satu entitas pada himpunan entitas A.
3). Banyak ke banyak (Many to many)
Setiap entitas pada himpunan entitas A dapat berhubungan dengan banyak entitas pada himpunan entitas B.


Sumber   : http://blog.re.or.id/erd-entity-relationship-diagram.htm

Data Flow Diagram (DFD)

Dalam merancang suatu sistem, sistem analis memerlukan beberapa alat bantu, salah satunya adalah Data Flow Diagram (DFD). Data Flow Diagram merupakan suatu bentuk atau model yang memungkinkan professional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional atau sebagai jaringan proses dan fungsi yang dihubungkan satu sama lain oleh suatu penghubung yang disebut alur data (Data Flow).
DFD tidak tergantung pada perangkat keras, perangkat lunak, struktur data dan organisasi file, tetapi banyak digunakan oleh pengembang sistem karena kemudahannya untuk dibuat dan dipahami, sehingga DFD sering digunakan sebagai alat penghubung antara perancang dan pemakai. DFD ini sering disebut juga dengan nama Bubble Chart, Bubble diagram, Model proses, Diagram alur kerja atau Model fungsi.

Levelisasi DFD adalah :
1. Diagram Konteks
Merupakan diagram tingkat atas yang terdiri dari proses dan menggambarkan hubungan terminator dengan sistem yang mewakili suatu proses. Hubungan antar Terminator dan Data Store tidak digambarkan.
2. Diagram Zero
Diagram ini merupakan diagram tingkat menengah yang menggambarkan proses utama dari dalam sistem, yang terdiri dari hubungan entitas (entity), proses data flow dan penyimpanan data (data store).
3. Diagram Detail atau Diagram Primitif
Diagram Primitif merupakan diagram paling bawah yang tidak dapat diuraikan lagi, sedangkan Diagram Detail masih dapat diuraikan.

Komponen-komponen pada DFD
Ada terdapat 4 komponen dalam DFD, yaitu :

1. Terminator / Entitas Luar
Terminator mewakili entitas eksternal yang berkomunikasi dengan system yang sedang dikembangkan. Terdapat dua jenis terminator yaitu terminator sumber (source) dan terminator tujuan (sink). Terminator dapat berupa orang, organisasi, departemen didalam organisasi atau system lainnya yang berada di lingkungan luarnya yang akan memberikan input atau menerima output dari system.
2. Proses
Suatu proses adalah kegiatan atau kerja yang dilakukan oleh orang, mesin atau komputer dari hasil suatu arus data yang masuk ke dalam proses untuk dihasilkan arus data yang akan keluar dari proses. Proses menggambarkan bagian dari system yang mentransformalkan input menjadi output. Proses diberi nama untuk menjelaskan proses atau kegiatan apa yang sedang atau akan dilaksanakan. Pemberian nama proses dilakukan dengan menggunakan kata kerja yang membutuhkan objek.

3. Data Store
Data store digunakan untuk membuat model sekumpulan paket data. Data store ini biasanya berkaitan dengan penyimpanan-penyimpanan, seperti file atau database yang berkaitan dengan penyimpanan secara komputerisasi, misalnya file disket, file hardisk, fita meagnetik. Data store juga berkaitan dengan penyimpanan secara manual seperti buku alamat, file folder dan agenda, yang digambarkan dengan dua garis sejajar.

4. Alur Data
Alur data yang menghubungkan data store dengan suatu proses mempunyai pengertian sebagai berikut:

a. Alur data yang berasal dari data store, berarti proses membutuhkan data yang berada pada data store tersebut

b. Alur data yang menuju ke data store, berarti suatu proses akan menghasilkan output atau keluaran yang disimpan pada data store tersebut.

c. Alur data yang berasal dan yang menuju ke data store berarti suatu proses akan mengupdate data, menghapus atau mengubah data.
Suatu alur data digambarkan dengan anak panah, yang menunjukan arah menuju ke dalam dan keluar dari suatu proses. Alur data ini digunakan untuk menerangkan perpindahan data atau paket data / informasi dari satu bagian system ke bagian lainnya.


Syarat-syarat pembuatan DFD

Syarat-syarat pembuatan DFD yang baik, dalam arti menyenangkan untuk dilihat dan mudah dibaca oleh pemakai adalah:
1. Pemberian nama untuk tiap komponen DFD.
2. Pemberian nomor pada komponen proses.
3. Penggambaran DFD sesering mungkin agar enak dilihat.
4. Penghindaran DFD yang rumit.
5. Pemastian DFD yang dibentuk itu konsisten secara logika.


Tingkatan DFD
Tingkatan-tingkatan pada DFD adalah sebagai berikut:
a. Diagram konteks : Diagram ini adalah diagram level tertinggi dari DFD yang menggambarkan hubungan system dengan lingkungannya.
b. Diagram level Zero : Diagram ini adalah dekomposisi dari diagram konteks. Merupakan diagram yang menggambarkan proses-proses utama system dan alur datanya.
c. Diagram level satu : Diagram ini merupakan dekomposisi dari diagram level zero.
d. DFD level dua,tiga, … : Diagram ini merupakan dekomposisi dari level sebelumnya.
e. Entity Relationship Diagram : Model Entity Relationship adalah suatu penyajian data dengan menggunakan Entity dan Relationship.


Sumber   : http://freezcha.wordpress.com/2010/02/27/data-flow-diagram-dfd/

Laporan VLAN Levelone

Download File Laporan disini atau dapat dilihat disini
Download File Laporan Topologi Real disini atau daat dilihat disini

Laporan VLAN D-Link

Download File Laporan  disini atau lihat disini
Download File Laporan Topologi Real disini arau lihat disini

Laporan VLAN Packet Tracer ( CLI dan Menu )

Download File Laporan disini atau dapat dilihat disini
Download File Laporan Topologi Real disini atau dapat dilihat disini

VoIP

Voice over Internet Protocol (juga disebut VoIP, IP Telephony, Internet telephony atau Digital Phone) adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.
Definisi VoIP adalah suara yang dikirim melalui protokol internet (IP).

Perbandingan dengan jaringan suara konvensional

   Pada jaringan suara konvesional pesawat telepon langsung terhubung dengan PABX (Privat Automated Branch exchange) atau jika milik TELKOM terhubung langsung dengan STO (Sentral telepon Otomat) terdekat. Dalam STO ini ada daftar nomor-nomor telepon yang disusun secara bertingkat sesuai dengan daerah cakupannya. Jika dari pesawat telepon tersebut mau menghubungi rekan yang lain maka tuts pesawat telepon yang ditekan akan menginformasikan lokasi yang dituju melalui nada-nada DTMF, kemudian jaringan akan secara otomatis menghubungkan kedua titik tersebut.

   Bentuk paling sederhana dalam sistem VoIP adalah dua buah komputer terhubung dengan internet. Syarat-syarat dasar untuk mengadakan koneksi VoIP adalah komputer yang terhubung ke internet, mempunyai kartu suara yang dihubungkan dengan speaker dan mikropon. Dengan dukungan perangkat lunak khusus, kedua pemakai komputer bisa saling terhubung dalam koneksi VoIP satu sama lain.
Bentuk hubungan tersebut bisa dalam bentuk pertukaran file, suara, gambar. Penekanan utama untuk dalam VoIP adalah hubungan keduanya dalam bentuk suara. Jika kedua lokasi terhubung dengan jarak yang cukup jauh (antar kota, antar negara) maka bisa dilihat keuntungan dari segi biaya. Kedua pihak hanya cukup membayar biaya pulsa internet saja, yang biasanya akan lebih murah daripada biaya pulsa telepon sambungan langsung jarak jauh (SLJJ) atau internasional (SLI).

Bandwidth

Bandwidth / Lebar pita (bahasa Inggris: bandwidth) dalam teknologi komunikasi adalah perbedaan antara frekuensi terendah dan frekuensi tertinggi dalam rentang tertentu. Sebagai contoh, line telepon memiliki bandwidth 3000Hz (Hertz), yang merupakan rentang antara frekuensi tertinggi (3300Hz) dan frekuensi terendah (300Hz) yang dapat dilewati oleh line telepon ini.

Pengertian Bandwidth

Bandwidth adalah luas atau lebar cakupan frekuensi yang digunakan oleh sinyal dalam medium transmisi. Dalam kerangka ini, Bandwidth dapat diartikan sebagai perbedaan antara komponen sinyal frekuensi tinggi dan sinyal frekuensi rendah. frekuensi sinyal diukur dalam satuan Hertz. sinyal suara tipikal mempunyai Bandwidth sekitar 3 kHz, analog TV broadcast (TV) mempunyai Bandwidth sekitar 6 MHz.

Bandwidth (lebarpita) dalam ilmu computer adalah suatu penghitungan konsumsi data yang tersedia pada suatu telekomunikasi. Dihitung dalam satuan bits per seconds (bit per detik). Perhatikan bahwa bandwidth yang tertera komunikasi nirkabel, modem transmisi data, komunikasi digital, elektronik, dll, adalah bandwidth yang mengacu pada sinyal analog yang diukur dalam satuan hertz (makna asli dari istilah tersebut) yang lebih tepat ditulis bitrate daripada bits per second.

Dalam dunia web hosting, bandwidth capacity (kapasitas lebarpita) diartikan sebagai nilai maksimum besaran transfer data (tulisan, gambar, video, suara, dan lainnya) yang terjadi antara server hosting dengan komputer klien dalam suatu periode tertentu. Contohnya 5 GB per bulan, yang artinya besaran maksimal transfer data yang bisa dilakukan oleh seluruh klien adalah 5 GB, jika bandwidth habis maka website tidak dapat dibuka sampai dengan bulan baru. Semakin banyak fitur di dalam website seperti gambar, video, suara, dan lainnya, maka semakin banyak bandwidth yang akan terpakai.

Digital Bandwidth

Digital Bandwidth adalah jumlah atau volume data yang dapat dikirimkan melalui sebuah saluran komunikasi dalam satuan bits per second tanpa distorsi. Analog Bandwith

Analog Bandwidth

Sedangkan analog Bandwidth adalah perbedaan antara frekuensi terendah dengan frekuensi tertinggi dalam sebuah rentang frekuensi yang diukur dalam satuan Hertz (Hz) atau siklus per detik, yang menentukan berapa banyak informasi yang bisa ditransimisikan dalam satu saat.

Bandwidth Komputer

Bandwidth Komputer Di dalam jaringan Komputer, Bandwidth sering digunakan sebagai suatu sinonim untuk data transfer rate yaitu jumlah data yang dapat dibawa dari sebuah titik ke titik lain dalam jangka waktu tertentu (pada umumnya dalam detik). Jenis Bandwidth ini biasanya diukur dalam bps (bits per second). Adakalanya juga dinyatakan dalam Bps (bytes per second). Suatu modem yang bekerja pada 57,600 bps mempunyai Bandwidth dua kali lebih besar dari modem yang bekerja pada 28,800 bps. Secara umum, koneksi dengan Bandwidth yang besar/tinggi memungkinkan pengiriman informasi yang besar seperti pengiriman gambar/images dalam video presentation.

Alokasi Bandwidth

Alokasi atau reservasi Bandwidth adalah sebuah proses menentukan jatah Bandwidth kepada pemakai dan aplikasi dalam sebuah jaringan. Termasuk didalamnya menentukan prioritas terhadap berbagai jenis aliran data berdasarkan seberapa penting atau krusial dan delay-sensitive aliran data tersebut. Hal ini memungkinkan penggunaan Bandwidth yang tersedia secara efisien, dan apabila sewaktu-waktu jaringan menjadi lambat, aliran data yang memiliki prioritas yang lebih rendah dapat dihentikan, sehingga aplikasi yang penting dapat tetap berjalan dengan lancar. Besarnya saluran atau Bandwidth akan berdampak pada kecepatan transmisi. Data dalam jumlah besar akan menempuh saluran yang memiliki Bandwidth kecil lebih lama dibandingkan melewati saluran yang memiliki Bandwidth yang besar. Kecepatan transmisi tersebut sangat dibutuhkan untuk aplikasi Komputer yang memerlukan jaringan terutama aplikasi real-time, seperti videoconferencing. Penggunaan Bandwidth untuk LAN bergantung pada tipe alat atau medium yang digunakan, umumnya semakin tinggi Bandwidth yang ditawarkan oleh sebuah alat atau medium, semakin tinggi pula nilai jualnya. Sedangkan penggunaan Bandwidth untuk WAN bergantung dari kapasitas yang ditawarkan dari pihak ISP, perusahaan harus membeli Bandwidth dari ISP, dan semakin tinggi Bandwidth yang diinginkan, semakin tinggi pula harganya. sebuah teknologi jaringan baru dikembangkan dan infrastruktur jaringan yang ada diperbaharui, aplikasi yang akan digunakan umumnya juga akan mengalami peningkatan dalam hal konsumsi Bandwidth. Video streaming dan Voice over IP ([[VoIP]]) adalah beberapa contoh penggunaan teknologi baru yang turut mengonsumsi Bandwidth dalam jumlah besar.

Sumber   :  http://id.wikipedia.org

Kategori Kabel UTP & Coaxial

UTP (Unshielded twisted-pair)

Unshielded twisted-pair (disingkat UTP) adalah sebuah jenis kabel jaringan yang menggunakan bahan dasar tembaga, yang tidak dilengkapi dengan shield internal. UTP merupakan jenis kabel yang paling umum yang sering digunakan di dalam jaringan lokal (LAN), karena memang harganya yang rendah, fleksibel dan kinerja yang ditunjukkannya relatif bagus. Perbedaan UTP dan STP ada pada Insulai yang digunakan. Dimana Insulasi (lapisan) UTP hanya melindungi dari kerusakan fisik. Sedangkan Insulasi STP melindungi baik fisik dan interferensi elektromagnetik.

UTP

STP

Jenis-jenis Aplikasi Server

Server (Indonesia: peladen) adalah sebuah sistem komputer yang menyediakan jenis layanan (service) tertentu dalam sebuah jaringan komputer. Server didukung dengan prosesor yang bersifat scalable dan RAM yang besar, juga dilengkapi dengan sistem operasi khusus, yang disebut sebagai sistem operasi jaringan (network operating system). Server juga menjalankan perangkat lunak administratif yang mengontrol akses terhadap jaringan dan sumber daya yang terdapat di dalamnya, seperti halnya berkas atau alat pencetak (printer), dan memberikan akses kepada workstation anggota jaringan.
Jenis-jenis Aplikasi Server
1. Web Server
    Menurut Wikipedia, Web Server atau Server web merupakan sebuah perangkat lunak server yang berfungsi menerima permintaan HTTP atau HTTPS dari klien yang dikenal dengan browser web dan mengirimkan kembali hasilnya dalam bentuk halaman-halaman web yang umumnya berbentuk dokumen HTML. Jadi, pada dasarnya web server hanyalah sebuah perangkat lunak yang bisa saja berada di komputer apapun dengan spesifikasi apapun. PC biasapun dapat berfungsi sebagai web server.
Karena web server hanyalah suatu perangkat lunak, saat ini banyak pilihan yang dapat kita pilih. Mulai dari yang gratis (free) sampai yang berbayar, mulai dari yang kompleks sampai yang bisa berjalan di CD. Beberapa diantaranya yang cukup banyak digunakan adalah Apache Web Server, Internet Information Services (IIS), Xitami, PWS, dsb.

Bagaimana Cara Kerja Web Server?
    Lalu bagaimana prinsip atau cara kerja web server itu sendiri? Cukup sederhana untuk dipahami, karena pada dasarnya tugas web server hanya ada 2 (dua), yaitu:
1. Menerima permintaan (request) dari client, dan
2. Mengirimkan apa yang diminta oleh client (response).


2. Proxy Server
    Proxy server adalah adalah sebuah komputer server atau program komputer yang dapat bertindak sebagai komputer lainnya untuk melakukan request terhadap content dari Internet atau intranet (Onno,2009; Yudi,2010; Wikipedia,2010). Namun disamping bertindak sebagai komputer lain, Nurwijayanto (2010) juga menambahkan, proxy server dapat membantu client mempertahankan privasinya didalam mengakses internet. Proxy server juga memiliki pengertian adalah suatu server yang bekerja pada suatu layer aplikasi didalam jaringan internet atau intranet (Anonim,2009).

    Cara kerja proxy server adalah client yang tersambung dengan proxy server dan meminta layanan tertentu seperti file, koneksi, akses web page, ataupun lainnya. Proxy server yang digunakan akan mengevaluasi permintaan layanan tersebut sesuai dengan aturan filternya. Sebagai contoh, proxy server dapat menyaring traffic berdasarkan IP (Internet Protocol) address. Jika permintaan itu divalidasi oleh fiternya, maka proxy akan menyediakan apa yang diminta dengan menyambung ke server yang diminta dan meminta layanan dari server tersebut untuk clientnya (Nurwijayanto, 2010; Yudi, 2010).
Proxy server memiliki lebih banyak fungsi daripada router yang memiliki fitur packet filtering karena memang proxy server beroperasi pada level yang lebih tinggi dan memiliki kontrol yang lebih menyeluruh terhadap akses jaringan (Onno,2009; Yudi dan Wikipedia, 2010). Proxy server beroperasi pada layer Aplikasisebagai proxy dan juga beroperasi pada level sirkuit (Anonim,2009).

    Kegunaan dan fungsi dari proxy server adalah untuk mengamankan jaringan pribadi yang dihubungkan ke sebuah jaringan publik dan sebagai firewall (Onno,2009; Yudi dan Wikipedia, 2010). Sedangkan Nurwijayanto (2010) menambahkan dan mendefinisikan fungsi proxy server dengan lebih jelas yaitu : menyembunyikan server tertentu dari publik demi keamanan; mempercepat akses ke resources yang diperlukan; membuka situs-situs yang diblokir ditempat-tempat seperti sekolah, kantor, dan sebagainya; melewati kontrol keamanan/parental; dan melindungi identitas saat sedang online. ada 3 fungsi utama dari proxy server yaitu : Connection Sharing, Filtering, dan Caching terhadap web server yang di request oleh client (Anonim,2009).


3. DHCP
    DHCP kepanjangan dari Dynamic Host Control Protocol berguna untuk mudahkan pengaturan alamat ip pada sebuah jaringan komputer. DHCP bekerja pada sebuah server yang akan mendengarkan permintaan alamat ip dan mengalokasikannya sesuai dengan range tertentu. Pada jaringan besar, DHCP berguna karena mempermudah pengaturan dan menghilangkan kemungkinan bentroknya nomor
ip.

Prinsip Kerja DHCP Server
    DHCP membaca file /etc/dhcp.conf sewaktu memulai. Dari file konfigurasi tersebut terdaftar alamat ip yang akan disewakan. Daftar ini kemudian diload ke memori. Sewaktu ada permintaan alamat ip dari client, dhcpd memberikannya sesuai dengan yang ada dalam daftar. Setiap sewa alamat ip mempunyai batas waktu, bisa diset untuk per jam per hari bahkan per minggu. Pada saat batas waktu semakin dekat, client diperingatkan untuk memperpanjang waktu sewanya. Bila ternyata batas waktu telah terlewati dan client tidak memperpanjang, maka alamat tersebut tidak boleh disewa lagi untuk client yang sama.

4. DNS SERVER (Domain Name System)
    Di dalam domain Windows 2003 sendiri untuk masalah pencarian nama, telah digunakan DNS Server. Fungsi DNS Server sendiri bukanlah sebagai fungsi tambahan lagi dalam domain Windows 2003 karena tata penamaan domain telah menggunakan DNS sepenuhnya. Artinya, kita tidak akan membuat domain windows 2003 tanpa menggunakan DNS Sever.

    Untuk mangakses alamat sebuah situs di internet maka kita perlu mengetahui ip address dari situs tersebut. Permasalahanya adalah orang lebih mudah mengingat nama dari pada nomor ip address. Contohnya, kita tentu mengingat www.yahoo.com atau www.google.com dari pada ip address dari kedua system tersebut, Oleh karena itu kita butuh DNS. DNS kepanjangan dari Domain Neme System, Fungsi dari DNS adalah menggunakan nama sebuah situs (domain) menjadi ip address, ip yang kemudian dipakai oleh client untuk mengakses situs tersebut.

CARA KERJA DNS SERVER
• Server DNS lokal (biasanya terletak pada jaringan ISP) untuk menanyakan IP Address ummgl.ac.id(1)‏
• Server DNS lokal akan melihat ke dalam cache-nya (2)‏
o Jika data itu ADA di dalam cache server DNS server lokal, maka server tersebut akan memberikan alamat IP tersebut ke Browser (5)‏
o Jika TIDAK, maka server tersebut mengontak server DNS di atasnya (biasanya disebut Root DNS server) untuk mengetahui alamat IP dari DNS server yang mengelola domain ummgl.ac.id
• Jika domain ummgl.ac.id bena-benar exist, maka Root DNS akan mendapatkan alamat IP server DNS ummgl.ac.id, kemudian alamat itu dikirim ke server DNS lokal kita (3)‏
• Server DNS lokal akan mengontak Server DNS ummgl.ac.id untuk menanyakan alamat IP dari ummgl.ac.id, dan Server DNS te.ugm.ac.id memberikan data alamat IP ummgl.ac.id (4)‏
• Server DNS lokal memberitahu alamat IP untuk te.ugm.ac.id kepada Browser/Client (PC kita). (5)‏
• Kemudian kita menggunakan alamat itu untuk diisikan ke dalam IP Packet untuk menghubungi te.ugm.ac.id


5. SMTP
   SMTP adalah kepanjangan dari Simple Mail Transfer Protocol yang merupakan salah satu protokol yang umum digunakan untuk pengiriman email. Protokol ini dipergunakan
untuk mengirimkan data dari komputer pengirim email ke server email penerima. Protokol ini timbul karena desain sistem email yang mengharuskan adanya email server yang menampung sementara sampai surat elektronik diambil oleh penerima yang berhak.
Cara Kerja SMTP
SMTP merupakan protokol dasar yang bertugas untuk menukarkan email (mail exchange) antar host yang berbasis TCP/IP.

SMTP bekerja berdasarkan pengiriman end-to-end, dimana SMTP client (pengirim) akan menghubungi SMTP server (penerima) untuk segera mengirimkan email. SMTP server melayani pengguna melalui port 25. Dimana setiap pesan yang dikirimkan melaui SMTP harus memiliki :
• Header atau amplop, yang dijabarkan pada RFC 822.
• Konten atau isi, yang berisi tentang isi dari surat yang akan dikirimkan


SEDANGKAN SMTP ialah settingan untuk mengirim email melalui akun kita,
Misalnya: kita setting Smtp di REFOG,
Aplikasi REFOG ini akan Mengirimkan Email dengan alamat email yg kita masukan secara otomatis.


6. SNMP (Simple Network Management Protocol)
Protokol yang dapat digunakan untuk melakukan menagemen jaringan. Dengan menggunakan protokol
ini kita bisa mendapatkan informasi tentang status dan keadaan dari suatu jaringan.
Protokol ini menggunakan transpor UDP pada port 161

Komponen utama dalam proses manajemen jaringan TCP/IP terdiri dari tiga elemen, yaitu:

1. MIB (Management Information Database)
Adalah struktur basis data variabel dari elemen jaringan yang dikelola.
Pada kelompok interface terdapat variabel objek MIB yang mendefinisikan karakteristik
interface diantaranya : ifInOctets mendefinisikan jumlah total byte yang diterima,ifOutOctets
mendefinisikan jumlah total byte yang dikirim, ifInErrors mendefinisikan jumlah paket diterimayang dibuang karena rusak, ifOutErrors mendefinisikan jumlah paket dikirim yang dibuang karena usak, dan variable objek lainnya yang juga berkaitan dengan paket internet.

2. Agen
Merupakan software yang dijalankan di setiap elemen jaringan yang dimonitor. Agen bertugas
mengumpulkan seluruh informasi yang telah ditentukan dalam MIB.

3. Manajer
Merupakan software yang berjalan di sebuah host di jaringan. Bertugas meminta informasi ke Agen. Manajer biasanya tidak meminta semua informasi yang dimiliki oleh agen, tetapi hanya meminta informasi tertentu saja yang akan digunakan untuk mengamati unjuk kerja jaringan.

Manager biasanya menggunakan komputer yang memiliki tampilan grafis dan berwarna
sehingga selain dapat menjalankan fungsinya sebagai Manager, juga untuk melihat grafik unjuk kerja dari suatu elemen jaringan yang dihasilkan oleh proses monitoring. SNMP menggunakan UDP (User Datagram Protocol) sebagai protocol transport untuk mengirimkan pertanyaan dan menerima jawaban dari agen SNMP.

SNMP terdiri dari dua jenis yakni:

• Network Management Station, yang berfungsi sebagai pusat penyimpanan untuk
pengumpulan dan analisa dari data manajemen jaringan.

• Peralatan yang dimanage menjalakan SNMP agent, yaitu proses background yang memonitor peralatan tersebut dan mengkomunikasikannya ke network management station. Peralatan yang memiliki SNMP agent antara lain: CISCO router, Linux Server
Untuk pencatatan data dapat digunakan aplikasi MRTG (Multi Router Traffic Grapher).
Prak I : SNMP dan SNMPD





7. FTP (File Transfer Protocol)
   FTP adalah sebuah protokol Internet yang berjalan di dalam lapisan aplikasi yang merupakan standar untuk pentransferan berkas (file) komputer antar mesin-mesin dalam sebuah internetwork. Protokol ini masih digunakan hingga saat ini untuk melakukan pengunduhan (download) dan penggugahan (upload) berkas-berkas komputer antara klien FTP dan server FTP. Sebuah server FTP diakses dengan menggunakan Universal Resource Identifier (URI) dengan menggunakan format ftp://namaserver. Klien FTP dapat menghubungi server FTP dengan membuka URI
tersebut.

Cara Kerja FTP
    FTP hanya menggunakan metode autentikasi standar, yakni menggunakan username dan password yang dikirim dalam bentuk tidak terenkripsi. Pengguna terdaftar dapat menggunakan username dan password-nya untuk mengakses, men-download, dan meng-upload berkas-berkas yang ia kehendaki. Umumnya, para pengguna terdaftar memiliki akses penuh terhadap beberapa direktori, sehingga mereka dapat membuat berkas, membuat direktori, dan bahkan menghapus berkas. Pengguna yang belum terdaftar dapat juga menggunakan metode anonymous login, yakni dengan menggunakan nama pengguna anonymous dan password yang diisi dengan menggunakan alamat e-mail.


8. POP3
    POP3 adalah kepanjangan dari Post Office Protocol version 3, yakni protocol yang digunakan untuk mengambil email dari email server. Protokol POP3 dibuat karena
desain dari sistem email yang mengharuskan adanya email server yang menampung email untuk sementara sampai email tersebut diambil oleh penerima yang berhak. Kehadiran email server ini disebabkan kenyataan hanya sebagian kecil dari
komputer penerima email yang terus-menerus melakukan koneksi ke jaringan internet.

Cara Kerja POP3
    Server memulai layanan POP3 dengan mendengarkan permintaan pada TCP port 110. Ketika sebuah client meminta layanan tersebut, maka terjadilah hubungan TCP dengan server. Pada saat hubungan dimulai, POP3 server mengirim greeting (kata pembuka). Setelah itu client akan memberikan command (perintah) ke server dan POP3 server akan memberikan response (jawaban) sampai hubungan ditutup atau digagalkan. Perlu diingat bahwa user tidak memasukkan perintah ini, tapi software dari client-lah yang mengirim perintah ini ke server.

    Perintah-perintah di POP3 terdiri dari sebuah keyword yang tidak case sensitive (tidak mempersoalkan huruf kapital ataupun tidak), yang dapat diikuti oleh satu atau lebih argument. Keyword dan argument masing-masing dipisahkan oleh karakter SPACE (spasi). Keyword terdiri dari tiga atau empat karakter, sedangkan tiap argument dapat mencapai 40 karakter. Jawaban di POP3 terdiri dari sebuah indikator status dan sebuah keyword yang dapat diikuti oleh informasi tambahan. Ada dua indikator status : positif (“+OK”) dan negatif (“-ERR”). Server harus memberikan jawaban +OK dan -ERR dalam huruf kapital. Pada perintah tertentu, server akan memberikan jawaban yang terdiri dari beberapa baris.

   Sebuah sesi hubungan POP3 dibangun melalui tiga tahap, yaitu tahap authorization, transaction dan update. Sekali hubungan TCP dimulai dan POP3 server telah mengirimkan greeting , maka sesi hubungan telah memasuki tahap authorization. Pada tahap ini client mengirim nama dan password user ke server untuk membuktian keaslian user tersebut agar dapat mengambil mail-nya. Ketika client telah berhasil membuktikan identitas dirinya, server akan memperoleh informasi yang berhubungan dengan mail yang dimiliki client tersebut, dan sesi kini memasuki tahap transaction. Pada tahap inilah terjadi proses penerimaan mail, penandaan mail untuk penghapusan, pembatalan penandaan untuk penghapusan, penampilan statistik mail atau perincian identitas mail. Pada saat client telah memberikan perintah quit untuk mengakhiri hubungan, maka sesi memasuki tahap update. Pada tahap inilah server akan menjalankan semua perintah yang diperoleh selama tahap transaction dan menutup sesi dan selanjutnya hubungan TCP ditutup.

   Sebuah server harus menjawab perintah yang tidak dikenal, tidak diimplementasi, atau tidak sesuai dengan sintaksis dengan indikator status negatif. Server juga harus memberikan indikator status negatif, jika ada client yang memberikan perintah tidak pada tahap yang seharusnya. Tidak ada metoda umum yang dapat digunakan oleh client untuk membedakan antara server yang tidak mengimplementasikan perintah tambahan dengan server yang tidak dapat atau tidak bersedia memproses perintah tambahan tersebut.

   Sebuah POP3 server mungkin memiliki autologout timer untuk client yang sedang tidak aktif dalam rentang waktu tertentu. Timer seperti ini harus paling sedikit memiliki rentang waktu 10 menit. Jika sebuah server menerima sebarang perintah dari client didalam rentang waktu tersebut, maka hal ini sudah cukup untuk me-reset autologout timer tersebut. Ketika waktu rentang timer sudah habis, tanpa ada aktivitas dari client maka sesi hubungan tidak memasuki tahap UPDATE. Server akan menutup hubungan TCP tanpa menghapus mail atau mengirim jawaban ke client.


9. IRCd (Internet Relay Chat Development)
    Adalah sebuah software yang di kembangkan untuk keperluan komunikasi
antar komputer yang terhubung ke Internet. Salah satu software ircd yang cukup terkenal adalah “hybrid”. Hybrid di kenalkan pertama kali oleh EFNET (Eris Free Network) , adalah salah satu dari Network yang tertua di dunia. Di Indonesia-pun telah berdiri jaringan Network yang menggunakan Hybrid yaitu AllNetwork atau lebih di kenal Anet
Network.

Cara Kerja IRC
    Untuk menggunakan IRC anda dapat menggunakan program kecil seperti mIRC, sebuah program IRC client untuk Windows dan didistribusikan sebagai program shareware, program ini dibuat oleh Khaled Mardam-Bey. mIRC merupakan program IRC client yang bersahabat, mIRC sudah dibuat secara baik dengan tool-tool dan option-option yang baik. Anda dapat mendownload mIRC dengan gratis pada mIRC homepage dengan alamat http://www.mirc.com/. Didalam file help ini kami akan membantu anda untuk mendownload, menginstall dan menggunakan mIRC.



1O. Virtual private network (VPN)
   VPN adalah sebuah koneksi yang aman antara dua bagian dari sebuah jaringan pribadi yang digunakan pada sebuah jaringan publik seperti Internet untuk mengurangi biaya operasional.

Cara Kerja VPN
    Anda harus bekerja walau sedang tidak berada di kantor. Mungkin saat Anda tengah berada di jalan atau bekerja di rumah, atau sedang berada di lapangan di tengah-tengah proyek, Anda memerlukan akses ke file-file, e-mail, dan database di kantor pusat Anda. Mengkoneksikan diri langsung ke server kantor Anda mungkin merupakan salah satu solusi, tetapi hal tersebut bisa menjadi sangat mahal dan memerlukan hardware dan dukungan teknis yang rumit. Mengirim file melalui Internet mungkin menjadi sarana yang paling mudah, tetapi belum tentu file yang Anda kirim aman dari para pengendus (sniffer) yang suka mencuri dan mengintip rahasia orang lain. Jadi, kenapa tidak Anda bawa saja jaringan tersebut kemana-mana?

    Anda dapat mengakses secara aman pada jaringan bisnis Anda dengan biaya semurah telepon lokal. Pertanyaannya adalah, bagaimana caranya? Gunakan saja jaringan Internet dan sebuah virtual private network (VPN). Dengan VPN, Anda tidak perlu pusing-pusing mengurus instalasi yang rumit--yang Anda perlukan hanyalah mendapatkan sebuah ISP (internet service provider) untuk mengelola VPN tersebut untuk Anda. Lebih jauh mengenai VPN:

• Menciptakan sebuah koneksi yang aman untuk jaringan bisnis Anda untuk dapat diakses oleh kantor cabang atau pekerja telekomuter yang bekerja di rumah
• Biaya yang dikeluarkan lebih hemat 70 persen dibanding akses dial-up dan modem biasa.
• Dapat dijalankan pada berbagai jenis jaringan, termasuk Internet.

    Sebuah VPN menyediakan koneksi yang aman antara dua segmen pada sebuah jaringan, dimana satu ujungnya berada pada gateway (sebuah pintu masuk ke dalam jaringan, seperti sebuah router) jaringan di kantor Anda, dan ujung yang satunya lagi berada pada PC di rumah Anda atau pada sebuah gateway jaringan lainnya, misalnya pada kantor cabang di luar kota. Kedua segmen tersebut dikoneksikan melalui sebuah jaringan publik, biasanya adalah Internet. Untuk dapat mengamankan jaringan di dalamnya, VPN memakai dua teknologi utama: tunneling dan enkripsi.

    Tunneling memungkinkan dua ujung dari VPN dapat saling berkomunikasi melalui Internet. Karena sistem Internet berbeda dengan sistem jaringan Anda, sebuah lorong (tunnel) khusus dibuat untuk memaketkan data yang Anda kirim sehingga Internet dapat melewatkannya di dalam jaringannya.


Sumber   : sutarmini-tkjatstemsi.blogspot.com
                 id.wikipedia.org
